2D Semiconductors（美国）代理商 2026授权代理-上海起发

一、 公司介绍：不止于材料，更是未来架构的定义者

2D Semiconductors并非一家传统的材料销售商，而是一家由在学术研究、制造工艺、技术工程及界面设计领域拥有多元背景的远见者共同创立的创新型科技企业。公司的核心使命清晰而坚定：重新定义量子材料、新兴半导体及下一代材料系统的可能性。

为了将这一理论转化为生产力，2D Semiconductors致力于弥合学术界与工业界之间的知识鸿沟。公司不仅承担着行业企业不敢涉足的高风险研发任务，更通过持续的技术迭代，累计发布了200余种突破性层状研发级晶体。这些创新不仅巩固了其在电子、物理、化学及生物学等跨学科领域的地位，更为消费电子、新能源及半导体制造提供了全新的解题思路。

不同于单纯追求产量的工厂，2D Semiconductors更像是一个精密的“原子级工坊"。从化学气相传输、布里奇曼生长法到分子束外延（MBE）、原子层沉积（ALD），公司掌握了多元化的合成工艺，能够针对不同应用场景，定制化开发从基础晶体到复杂异质结构的全套解决方案。

二、 核心优势：五大维度构建技术护城河

1. 工艺控制能力

公司采用液相剥离技术，实现了99.9%纯度的单层薄膜量产，层数控制精度达到±1Å（埃米级）。这一精度意味着在原子尺度上对材料厚度的精准掌控，是制造高性能晶体管的基础。

2. 规模化与定制化的平衡

月产能突破万平方米的生产能力，使其能够覆盖从毫克级研发样品到工业级批量订单的全链条需求。更重要的是，这种规模化并非以牺牲质量为代价，所有产品均通过ISO 9001/14001双认证，并经过IMEC、AIST等国际机构的性能验证。

3. 丰富的材料库与多样性

公司建立了包含20余种二维半导体材料的庞大库，涵盖过渡金属硫族化合物（TMDs）、黑磷、石墨烯、硫化砷（As₂S₃）等。无论是光电器件、传感器还是柔性电子，都能找到适配的材料体系。

4. 绿色可持续的制造理念

在碳中和成为共识的背景下，2D Semiconductors采用无污染制备工艺，碳排放较传统半导体材料降低80%。其生产过程符合RoHS标准，废水回收利用率高达98%，并获得LEED铂金级绿色工厂认证。

5. 兼容主流工艺的代工能力

针对半导体晶圆厂的需求，公司开发了兼容主流CMOS工艺的二维材料代工服务。这意味着其材料可以直接集成到现有的硅基产线中，大大降低了下游厂商的技术迁移成本。

三、 热门产品深度解析：从基础晶体到复杂器件

1. CVD生长的二维过渡金属硫族化合物（TMDs）

这是公司的旗舰产品系列，以其高结晶度和大面积均匀性著称。

货号：CVD-2inchTMDs

品名： 2英寸CVD单层或少层TMDs晶圆

详细介绍： 该产品在2英寸c向切割蓝宝石衬底上生长，涵盖MoS₂（二硫化钼）、MoSe₂（二硒化钼）、WS₂（二硫化钨）、WSe₂（二硒化钨）等材料。与常规金属有机化学气相沉积（MOCVD）工艺生长的样品（晶粒尺寸通常仅10-500纳米且存在大范围缺陷）不同，2D Semiconductors采用的CVD技术在半导体级洁净室中进行，使用6N级（99.9999%）高纯度气体和前驱体，制备出的晶粒尺寸可达1-50微米，且无碳污染层残留。拉曼光谱和光致发光光谱（PL）证实了其优异的单层特性和高发光性。这些材料是研究谷电子学、自旋电子学的理想选择。

2. 硫化砷（As₂S₃）晶体

货号：BLK-BA

品名： 黑砷（Black Arsenic）晶体

详细介绍： As₂S₃具有2:3的化学计量比，是一种直接带隙半导体（带隙约2.5 eV）。经过3年累计250次生长试验，公司实现了化学计量比控制和大晶畴尺寸（晶胞缺陷密度低至十万分之一），纯度达到99.9998%。其块体形态下具有层状结构，层间耦合较弱，易于机械剥离获得单层。单层厚度约为0.8 nm，晶体尺寸可达约8毫米，展现出优异的光致发光特性（拉曼光谱特征峰半高宽小于6 cm⁻¹）。该材料是二维材料研究中探索新型光电特性的热门对象。

3. 二维异质结构与摩尔超晶格

货号：CVD-heterojunc / CVD-Moire

品名： 二维垂直异质结 / 二维摩尔超晶格

详细介绍： 通过独特的无化学转移工艺，研发团队将CVD生长的2D片材背对背转移，构建出原子级平整的界面。这种垂直异质结避免了湿法转移带来的聚合物残留和界面陷阱。而摩尔超晶格则通过精确控制两层二维材料的扭转角度，产生强关联电子态，展现出超导、磁性等奇异量子现象。由于生产流程高度定制化，此类产品主要根据客户的基板类型和扭转角度需求进行生产。

4. 定制化溶液与粉末

货号：SOL-custom

品名： 2D定制解决方案

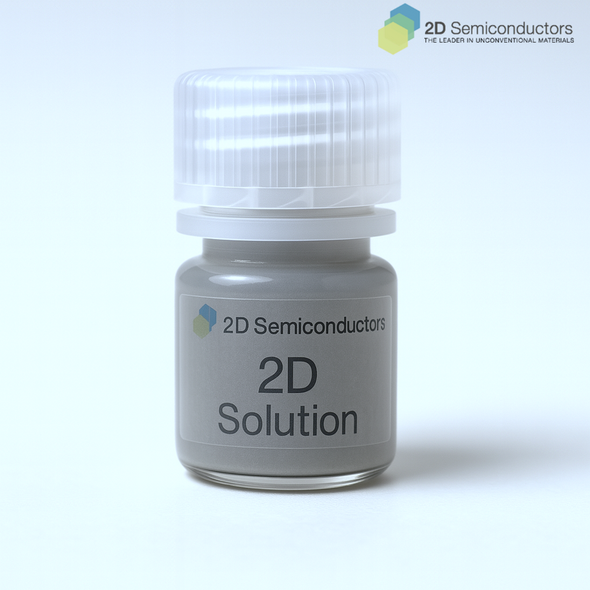

详细介绍： 针对标准产品目录无法满足的特殊需求，客户可订购此产品。无论是特定浓度的二维材料分散液（如NMP、IPA溶剂），还是特定尺寸分布的纳米粉末，亦或是掺杂改性的二维材料，研发团队都将提供从配方设计到小试、中试的全套技术支持。

5. 石墨烯薄膜

货号： 多型号（基于基板定制）

品名： 石墨烯薄膜（VDW层沉积）

详细介绍： 公司提供多种范德华（VDW）层沉积服务，可在蓝宝石、SiO2/Si及其他定制基板上沉积高质量石墨烯。典型基板尺寸为1平方厘米，二维层有效面积为0.5平方毫米。产品纯度达到6N（99.9999%），无缺陷，具备电子级和光学级质量。其单晶尺寸远超传统CVD、MOCVD或PLD技术生长的石墨烯，适用于高频电子器件和透明电极。

四、 解决实验中的痛点：科研与生产的“破局者"

在实际的科研与工业生产中，二维材料的应用往往面临诸多挑战，2D Semiconductors的产品正是为了解决这些痛点而生：

1. 突破“接触电阻"瓶颈

在二维晶体管研究中，金属与二维材料的接触电阻往往限制了器件性能。2D Semiconductors通过优化CVD生长参数和后处理工艺，提供了低缺陷密度的材料，配合其代工服务，显著降低了肖特基势垒高度，提升了载流子注入效率。

2. 解决“材料一致性"难题

许多科研成果无法复现，根源在于材料批次间的差异。该公司通过严格的ISO质量管控和大面积CVD生长技术，保证了同一批次甚至不同批次间材料的厚度、迁移率和掺杂浓度的高度一致性，让实验数据具有可重复性。

3. 攻克“转移与加工"难关

二维材料极其脆弱，传统的PMMA转移法容易引入杂质和褶皱。公司开发的无化学转移工艺和干法转移技术，保持了材料的本征特性，同时其提供的预转移样品（如背对背异质结）直接省去了客户繁琐的转移步骤。

4. 替代硅基的“物理极限"

随着制程逼近1nm，硅基材料的短沟道效应愈发明显。2D Semiconductors提供的MoS₂等材料具有原子级厚度和优异的栅控能力，能够有效抑制漏电流，是延续摩尔定律、开发3nm以下节点逻辑器件的关键材料。

5. 柔性电子的“机械可靠性"

传统ITO导电膜在弯曲时易碎裂。该公司的石墨烯和TMDs薄膜具有机械柔韧性，在经过数万次弯折后仍能保持电学性能稳定，已成功应用于折叠屏手机铰链支撑材料及柔性电路基板。

五、 目标客户群体：谁在使用2D Semiconductors？

高校与科研院所：这是基础研究的主力军。物理学、化学、材料科学领域的课题组利用其高纯度晶体（如As₂S₃、黑磷）探索新奇的量子现象；生命科学领域则利用其大面积薄膜进行生物传感器开发。

半导体晶圆厂与Foundry：包括台积电、英特尔以及国内的中芯国际等。它们需要兼容CMOS工艺的二维材料进行下一代GAA（环绕栅极）晶体管或CFET（互补场效应晶体管）的研发与试产。

新能源企业：主要是钙钛矿太阳能电池厂商。利用二维材料（如WS₂）作为界面修饰层，可以有效提升电池的光电转换效率和稳定性。

消费电子品牌：如OLED面板厂商、折叠屏手机制造商。它们采购透明导电薄膜和柔性基板材料，以提升产品的显示效果和耐用性。

生物医药公司：利用二维材料的大比表面积和特殊光学性质，开发高灵敏度的ELISA试剂盒辅助检测系统及快速诊断试纸。

六、 购买疑问与解答（Q&A）

Q1：二维半导体材料与传统硅基材料相比，核心优势究竟在哪里？

A： 二维材料具备原子级厚度（物理极限薄）、超高载流子迁移率（部分材料如二硫化钨理论值更高）和机械柔韧性。更重要的是，它们没有悬挂键，界面态少，能够突破摩尔定律的物理尺寸限制，适用于更高集成度的柔性/异构芯片设计。虽然电子穿过二维材料的速度在某些情况下慢于硅，但其优异的栅控能力弥补了这一点。

Q2：产品的稳定性如何？能在空气中保存多久？

A： 通过表面钝化处理与封装技术，大部分标准产品在空气环境中可稳定保存12个月以上，特殊封装型号可达24个月。例如，经过ALD氧化铝封装的MoS₂器件，其电学性能在数月内无明显衰减。

Q3：最小起订量（MOQ）和交货周期是怎样的？

A： 研发级样品的最小起订量为1cm×1cm标准尺寸。由于涉及复杂的CVD生长或晶体培育过程，交货周期通常为4-6周。对于批量工业订单，需与销售团队具体协商产能排期。

Q4：如果我需要的材料不在现有列表中，可以定制吗？

A： 可以。公司设有专门的研发团队负责“2D定制解决方案（SOL-custom）"。您只需在订购时说明所需材料、基板类型、层数及规格，团队将评估技术可行性并提供报价。

Q5：关于异质结产品的退货政策是怎样的？

A： 由于二维异质结和摩尔超晶格属于高度定制化产品，生产流程涉及复杂的光刻、转移和堆叠工艺，一旦售出，除非存在明显的质量缺陷（如大面积破损或污染），否则概不退款。建议在下单前与技术支持确认具体参数。

Q6：材料的纯度具体能达到什么水平？

A： 气体前驱体和最终产品的纯度均可达到6N（99.9999%）。对于特定晶体（如As₂S₃），经过 zone refinement（区域提纯）后，纯度可达99.9998%，晶胞缺陷密度低于10⁻⁵。

Q7：是否提供代工服务？

A： 是的。针对半导体工厂，公司提供兼容主流CMOS工艺的二维材料代工服务，包括在8英寸或12英寸晶圆上生长二维薄膜，以及进行刻蚀、金属化等后道工序。

Q8：产品是否符合环保标准？

A： 生产过程严格符合RoHS标准，无重金属污染。废水回收利用率达98%，且工厂获LEED铂金级绿色工厂认证，碳排放较传统工艺降低80%。

Q9：如何表征材料的质量？

A： 随货附赠详细的质检报告，包含拉曼光谱（Raman）、光致发光光谱（PL）、原子力显微镜（AFM）及X射线光电子能谱（XPS）数据。所有材料性能均通过IMEC、AIST等国际机构验证标准。

Q10：在中国区如何购买？

A： 2D Semiconductors让上海起发实验试剂有限公司为中国区域代理。通过上海起发，国内客户可以享受到更便捷的询价、报价、物流及售后服务，避免跨国采购的繁琐手续。

📌 下图为"上海起发"作为其代理的代理书

关键词：2dsemiconductors，2dsemiconductors上海代理，2dsemiconductors中国代理，2dsemiconductors北京代理，2dsemiconductors江苏代理， 2dsemiconductors广东代理、2D Semiconductors、二维半导体材料、CVD MoS2、石墨烯薄膜、过渡金属硫族化合物、黑砷晶体、上海起发、二维材料定制、柔性电子材料、半导体晶圆代工、As2S3、摩尔超晶格、二维异质结、生物传感器材料、钙钛矿界面修饰、原子层沉积、纳米片、微观材料、科研试剂采购、二维材料纯度

更多产品信息，请联系中国区域代理商：上海起发实验试剂有限公司

如果您对任意产品或其他品牌感兴趣，可通过“在线留言"功能留下您的需求

（注：本文内容基于品牌公开资料及行业常规信息整理，具体以品牌信息文档为准。）
